海水淡化設備用鈦環多采用 TA2、TA10 等工業純鈦或 Ti-0.3Mo-0.8Ni 等耐蝕鈦合金，具備優異耐海水腐蝕能力（抗氯離子腐蝕且年腐蝕率＜0.001mm）、抗生物附著性、耐沖刷性及良好導熱性，廣泛應用于反滲透膜組件（膜殼密封環、連接件）、蒸餾裝置（熱交換管板、折流環）、海水輸送管道（法蘭連接環、膨脹節）、取排水設備（泵葉輪固定環、軸封環）等場景，其制造采用冷成型加工（利用塑性冷沖壓或旋壓制造薄壁件）、氬氣保護焊接（焊后酸洗鈍化恢復耐蝕膜）、電解拋光（表面粗糙度 Ra≤0.8μm）及壓力測試（1.5 倍工作壓力保壓），相比 316L 不銹鋼使用壽命延長 5-10 倍、維護成本低且輕量化，需注意電偶腐蝕隔離與加工防鐵離子污染，未來將向低成本耐蝕鈦合金及復合結構方向發展。以下為科輝鈦業對海水淡化設備用鈦環的材質、標準、性能特點、應用等多維度概述。

1、定義

鈦環是海水淡化設備中用于高壓管道、熱交換器、泵閥系統及膜組件等關鍵部位的環形鈦合金部件，需在高鹽度（Cl⁻濃度＞35,000 ppm）、高溫（60–120℃）、高壓（6–8 MPa）及生物污染環境下保持耐腐蝕性、密封性與長壽命，確保設備高效穩定運行。

2、材質

鈦合金牌號	特性	典型應用場景
CP-Ti（Gr.2）	工業純鈦（氧含量≤0.25%），耐海水腐蝕性極優，成本低，適合非承重密封結構。	反滲透（RO）膜殼法蘭環、管道連接環。
Ti-0.2Pd（Gr.7）	含鈀合金，耐縫隙腐蝕（Cl⁻濃度＞50,000 ppm），抗微生物附著。	多級閃蒸（MSF）換熱器管板環。
Ti-3Al-2.5V（Gr.9）	中高強度（抗拉強度≥620 MPa），耐沖刷，適合高壓泵軸套環。	高壓泵密封環、能量回收裝置（ERD）轉子環。
Ti-6Al-4V（TC4）	高強耐疲勞（≥900 MPa），用于高應力旋轉部件。	渦輪增壓器殼體環、高壓閥門閥桿環。

3、性能特點

耐腐蝕性：

在80℃海水中的腐蝕速率＜0.001 mm/年（ASTM G48標準）；

耐氯離子應力腐蝕開裂（SCC），臨界應力強度因子（KISCC）＞50 MPa·m¹/²。

抗生物污染：電解拋光表面（Ra≤0.1 μm），降低微生物附著率＞60%；

輕量化：密度（4.5 g/cm³）為不銹鋼的57%，降低高壓系統慣性載荷；

耐壓性：反滲透膜殼鈦環承壓能力≥10 MPa（滿足SWRO系統要求）；

熱導率：21.9 W/(m·K)，適合多效蒸餾（MED）換熱器高效傳熱。

4、執行標準

國際標準：

ASTM B338（熱交換器及管道用鈦材規范）；

ASME SB-862（鈦合金法蘭連接標準）；

ISO 13600（海水淡化設備材料耐腐蝕性要求）。

中國標準：

GB/T 3625（熱交換器用鈦及鈦合金管）；

HY/T 112（海水淡化裝置用鈦部件技術條件）。

5、加工工藝

精密成型：

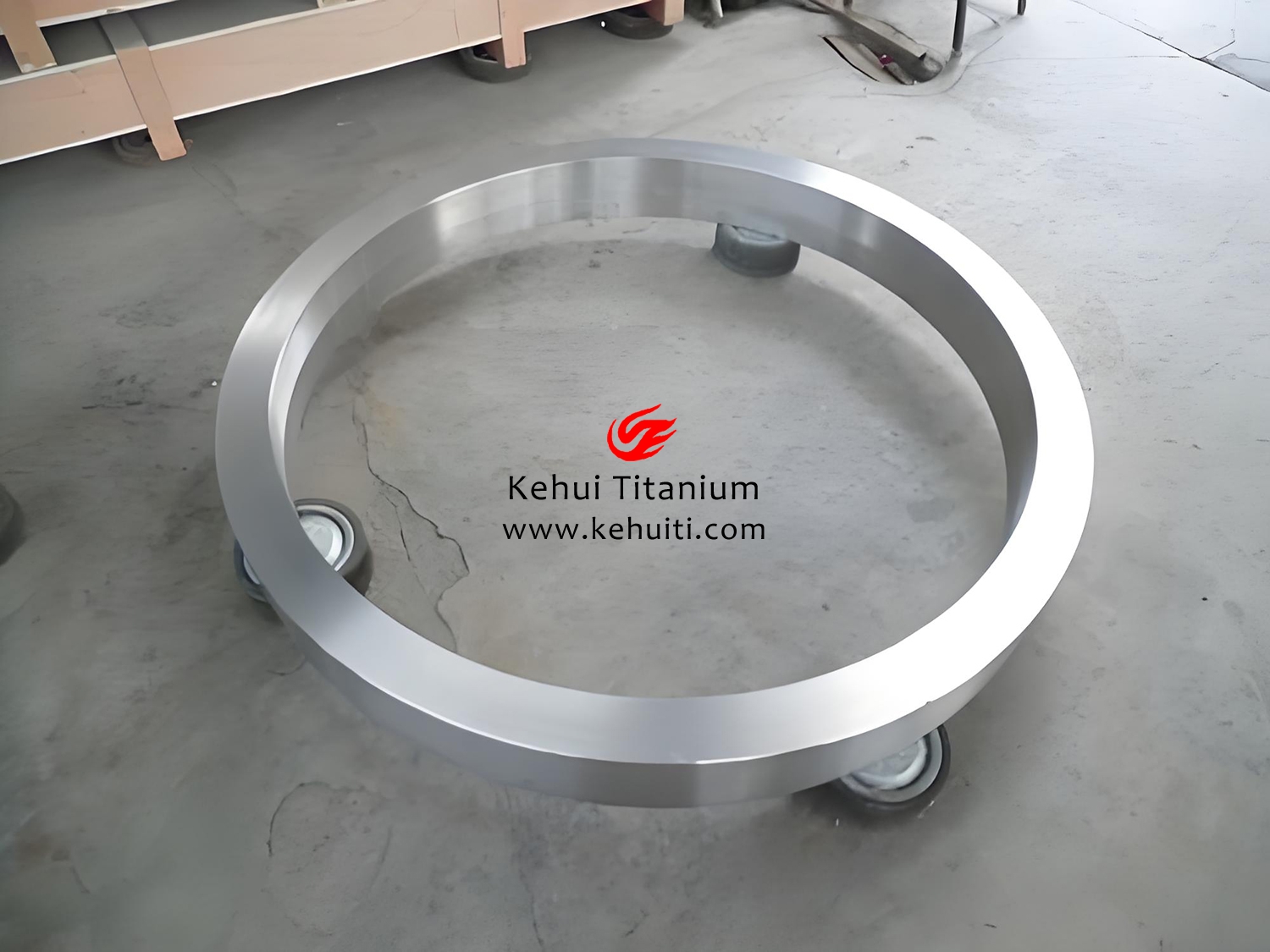

熱旋壓：加工大型薄壁環（直徑＞3 m，壁厚5–10 mm，圓度≤0.1 mm）；

激光粉末床熔融（LPBF）：3D打印復雜流道結構（層厚30 μm）。

表面處理：

微弧氧化（MAO）：生成20–50 μm陶瓷層，耐沖刷壽命提升5倍；

電化學拋光：表面粗糙度Ra≤0.05 μm，減少CaCO₃結垢。

焊接技術：

真空電子束焊（焊縫深寬比＞15:1，無氧化）；

等離子弧焊（PAW），熱影響區寬度＜2 mm。

6、關鍵技術

抗生物污垢設計：

表面納米銀涂層（抑菌率＞99.9%）；

仿鯊魚皮微溝槽結構（流體阻力降低20%）。

高壓密封優化：

金屬O型環+鈦法蘭組合（耐壓≥15 MPa，泄漏率＜1×10⁻⁹ Pa·m³/s）；

激光表面織構（微凸點直徑30 μm），增強密封面貼合度。

腐蝕疲勞控制：

熱等靜壓（HIP）消除內部缺陷（疲勞壽命提升3倍）；

噴丸強化（表面殘余壓應力＞500 MPa）。

7、加工流程

原料提純：電子束冷床爐（EBCHM）熔煉，O含量≤0.15%；

預成型：多向模鍛（變形量＞80%）或旋壓成型；

熱處理：

純鈦退火（650℃×2 h，空冷）；

TC4雙重退火（950℃固溶 + 550℃時效）。

精密加工：

五軸聯動銑削流道（精度±0.05 mm）；

電解加工（ECM）深孔（深寬比＞15:1）。

檢測驗證：

高壓氦檢漏（泄漏率＜1×10⁻⁹ Pa·m³/s）；

鹽霧試驗（480 h，腐蝕速率＜0.002 mm/年）。

8、具體應用領域

反滲透（RO）系統：

膜殼法蘭環（Gr.2鈦，耐壓10 MPa）；

高壓泵軸套環（Ti-3Al-2.5V，轉速＞5,000 rpm）。

多級閃蒸（MSF）系統：

換熱器管板環（Ti-0.2Pd，耐120℃高溫海水）；

鹽水循環泵密封環（表面MAO處理，壽命＞10年）。

能量回收裝置（ERD）：

壓力交換器轉子環（TC4，耐壓差＞8 MPa）；

渦輪增壓殼體環（Ti-6Al-4V，效率＞95%）。

典型案例：

沙特Jubail海水淡化廠：Gr.2鈦法蘭環，單日產能140萬立方米；

以色列Sorek反滲透工廠：Ti-3Al-2.5V高壓泵環，能耗降低30%。

9、與其他材料的對比

特性	鈦環（Gr.2）	超級雙相鋼（S32750）環	哈氏合金C276環
耐海水腐蝕	極優（無點蝕）	優（但Cl⁻＞40,000 ppm時易腐蝕）	極優（成本極高）
密度（g/cm³）	4.5	7.8	8.9
成本比	1（基準）	0.8	8–10
適用壓力	≤15 MPa	≤12 MPa	≤20 MPa
優勢場景	高性價比耐蝕部件	中壓/一般腐蝕環境	極端腐蝕/超高壓環境

10、未來發展新方向

功能涂層技術：

石墨烯-二氧化鈦復合涂層（光催化降解有機物，減少膜污染）；

自清潔超疏水表面（接觸角＞160°，結垢率降低90%）。

增材制造：

電子束熔絲沉積（EBF）直接成型帶冷卻流道的鈦環；

多材料混合打印（鈦-陶瓷界面，耐高溫沖蝕）。

智能化監測：

嵌入式光纖傳感器，實時監測環件腐蝕與應力狀態；

數字孿生模型預測維護周期，減少停機損失。

綠色循環：

廢鈦電解再生技術（回收率＞95%，純度達4N級）；

低溫固態焊接（能耗降低60%，碳排放減少50%）。

海水淡化設備鈦環憑借卓越的耐蝕性、輕量化與長壽命，成為高鹽、高壓工況下的核心組件。未來，通過智能涂層、增材制造與數字化技術的融合，鈦環將進一步提升在抗生物污染、極端工況適應性及全生命周期低碳化方面的性能，推動海水淡化產業向高效節能、智能運維及零排放方向升級。

---
