1、定義

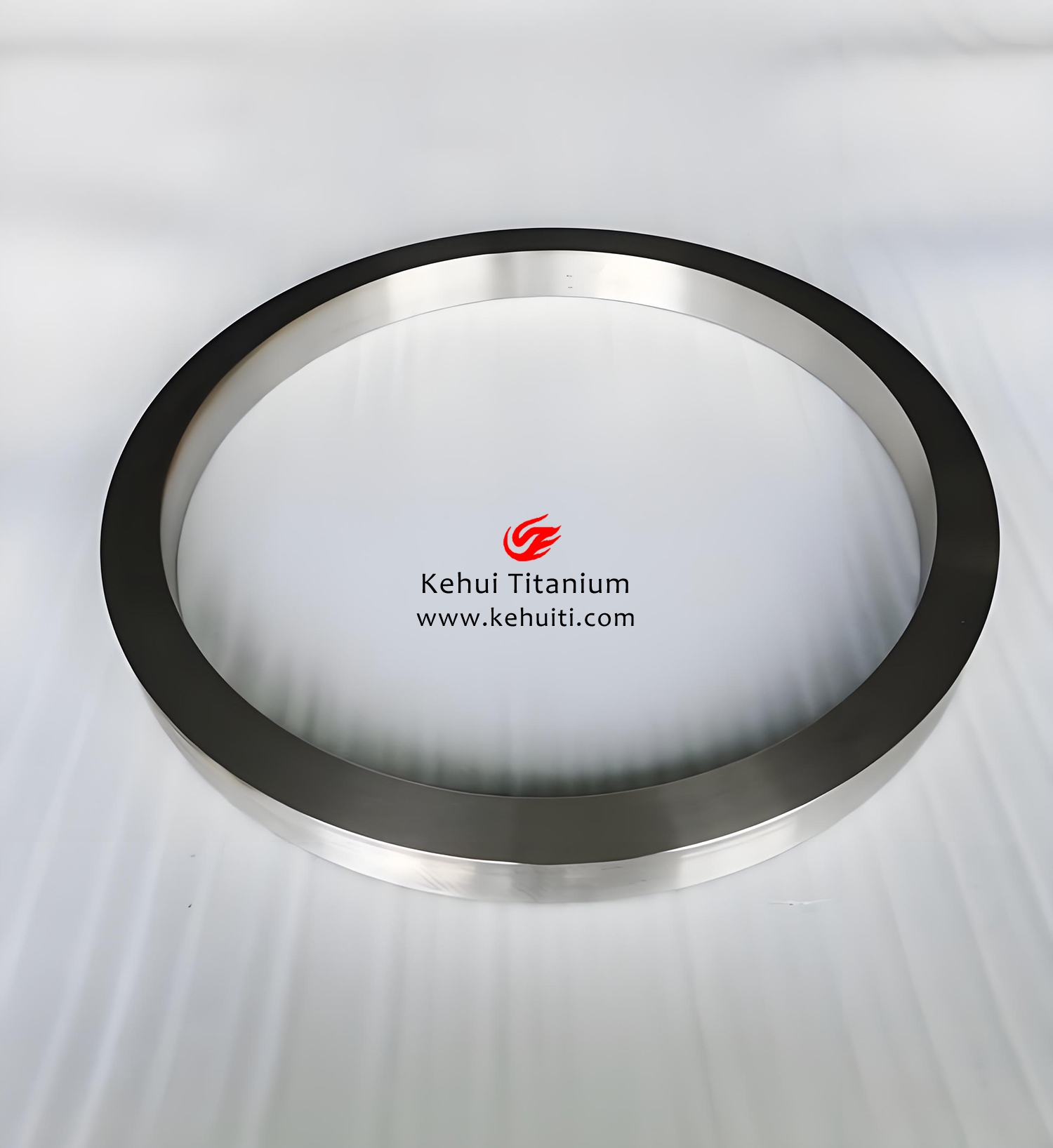

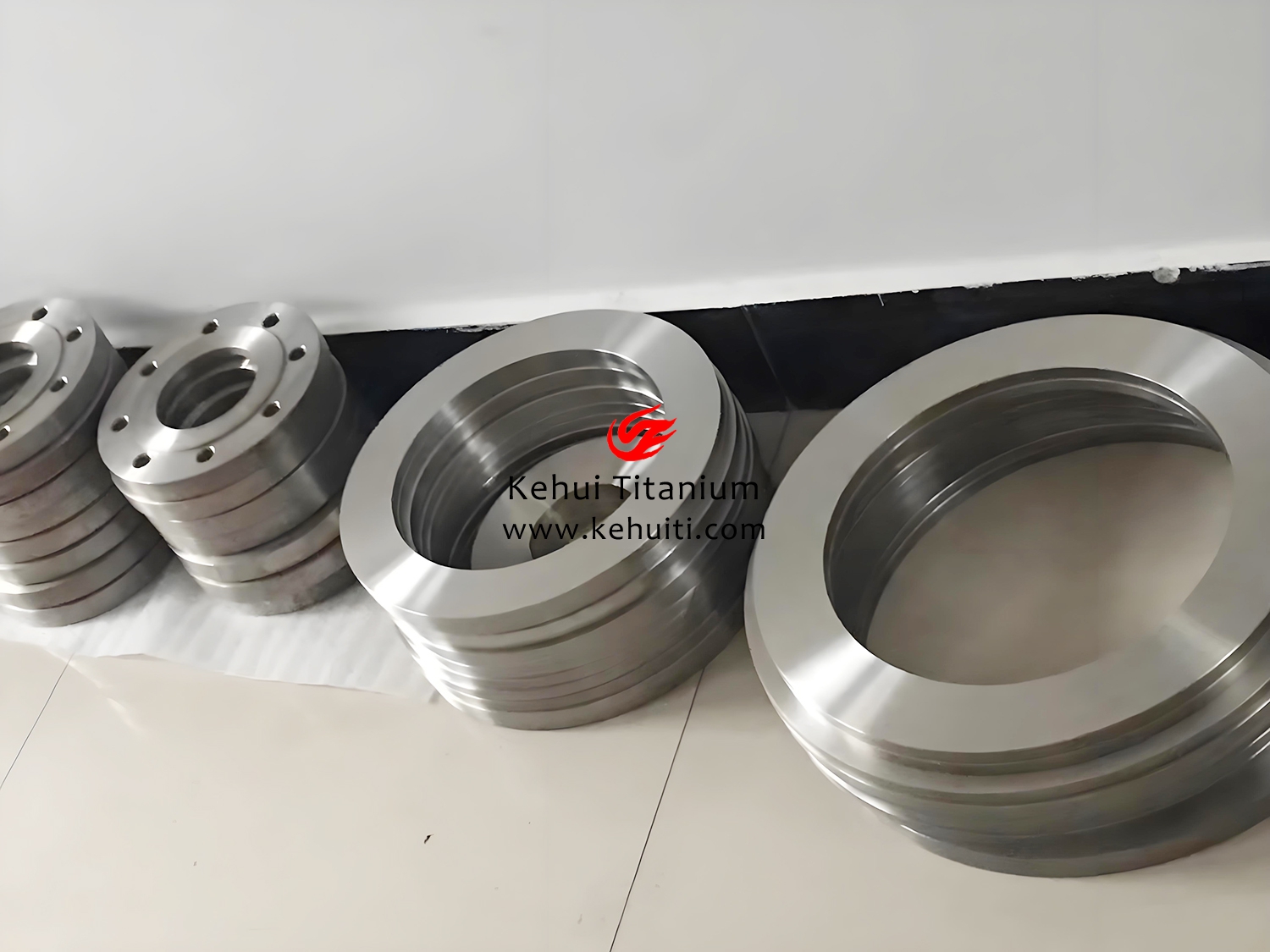

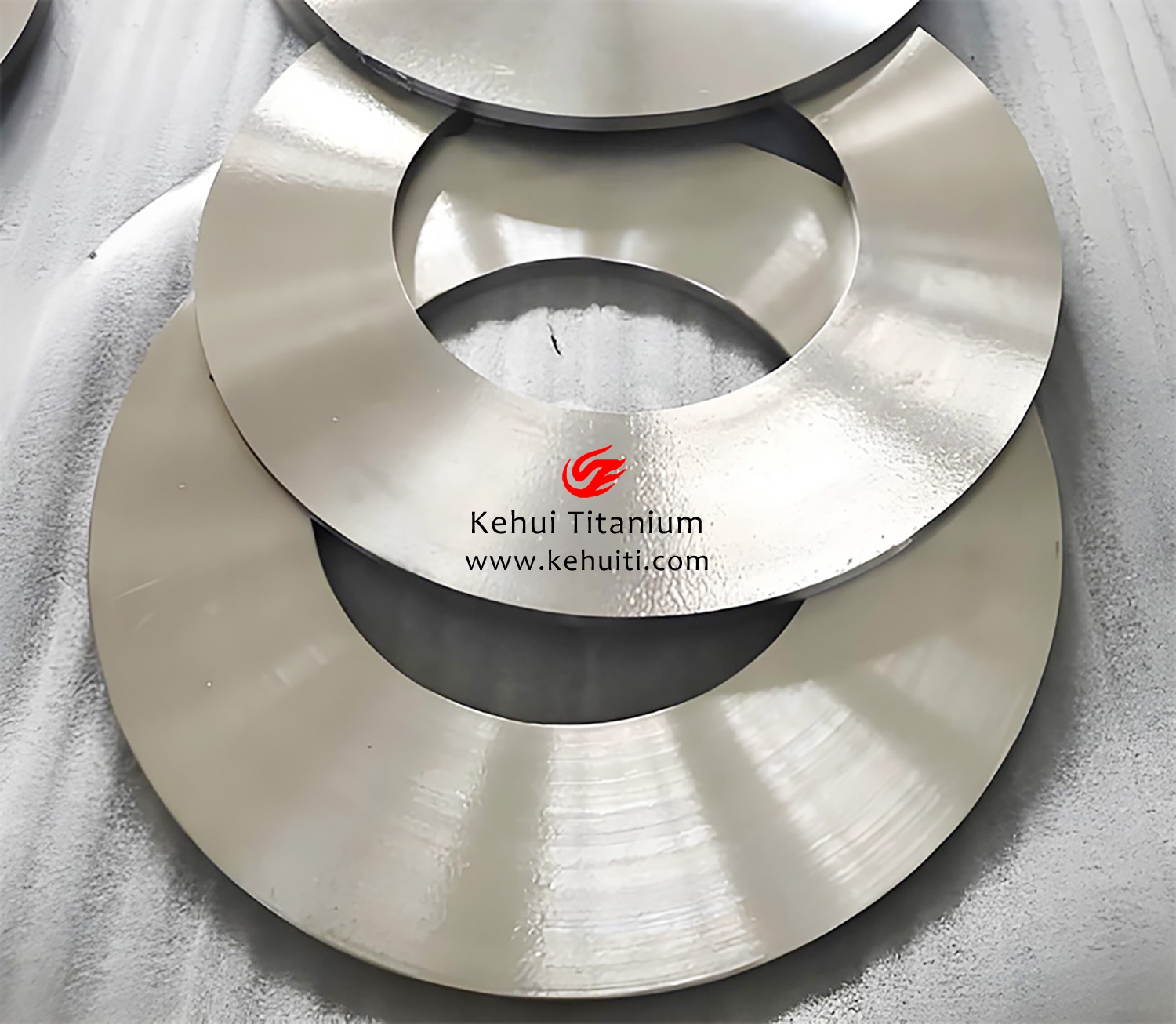

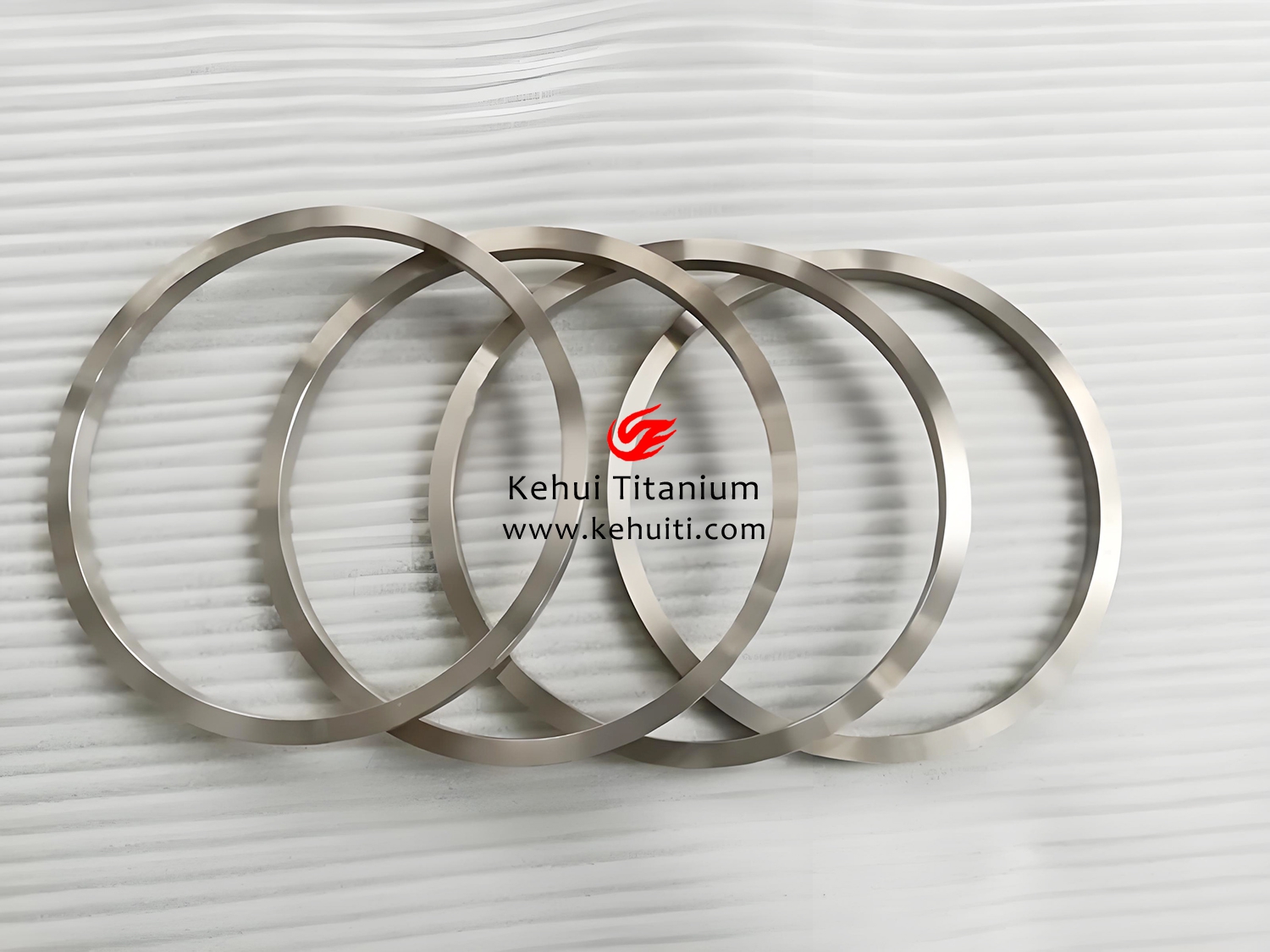

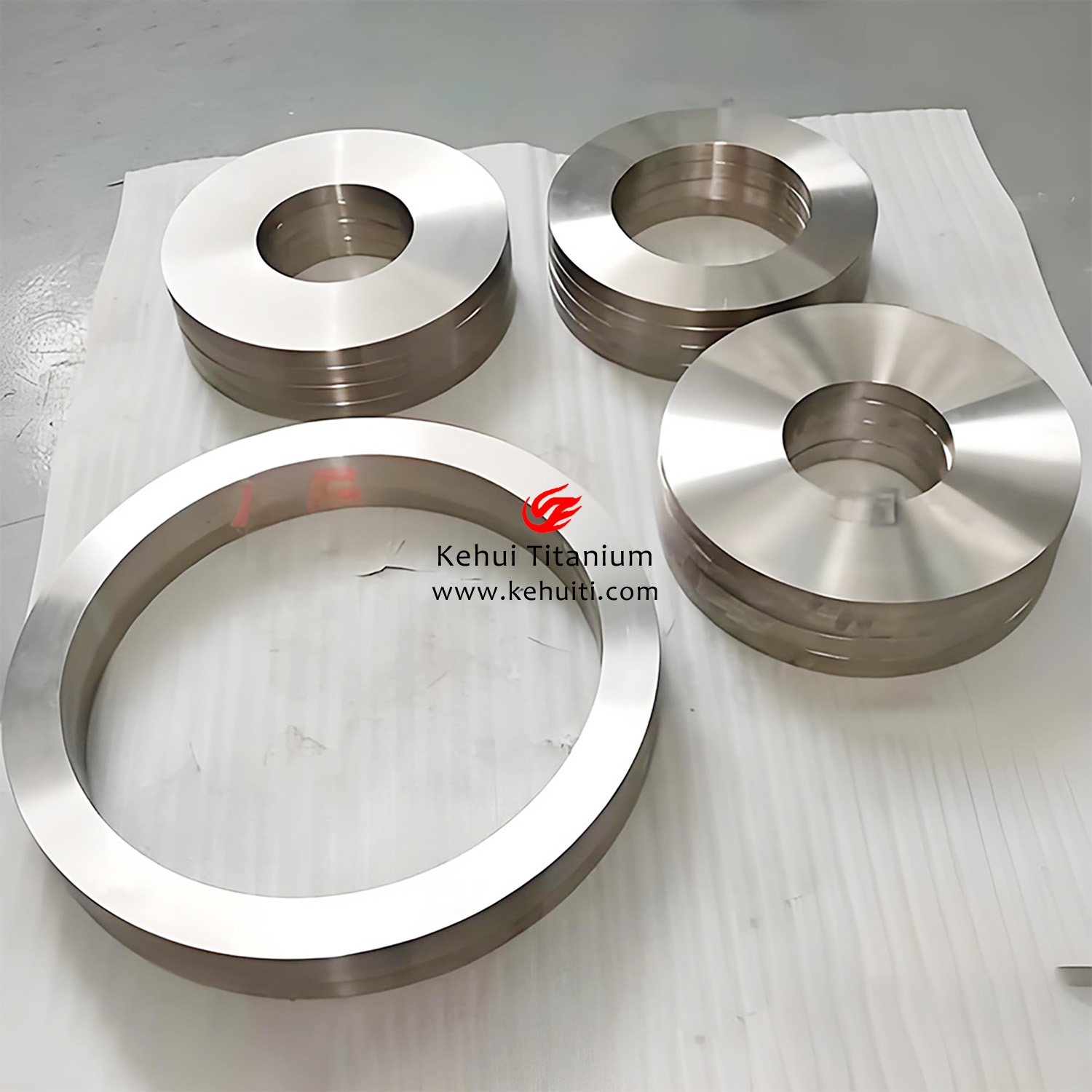

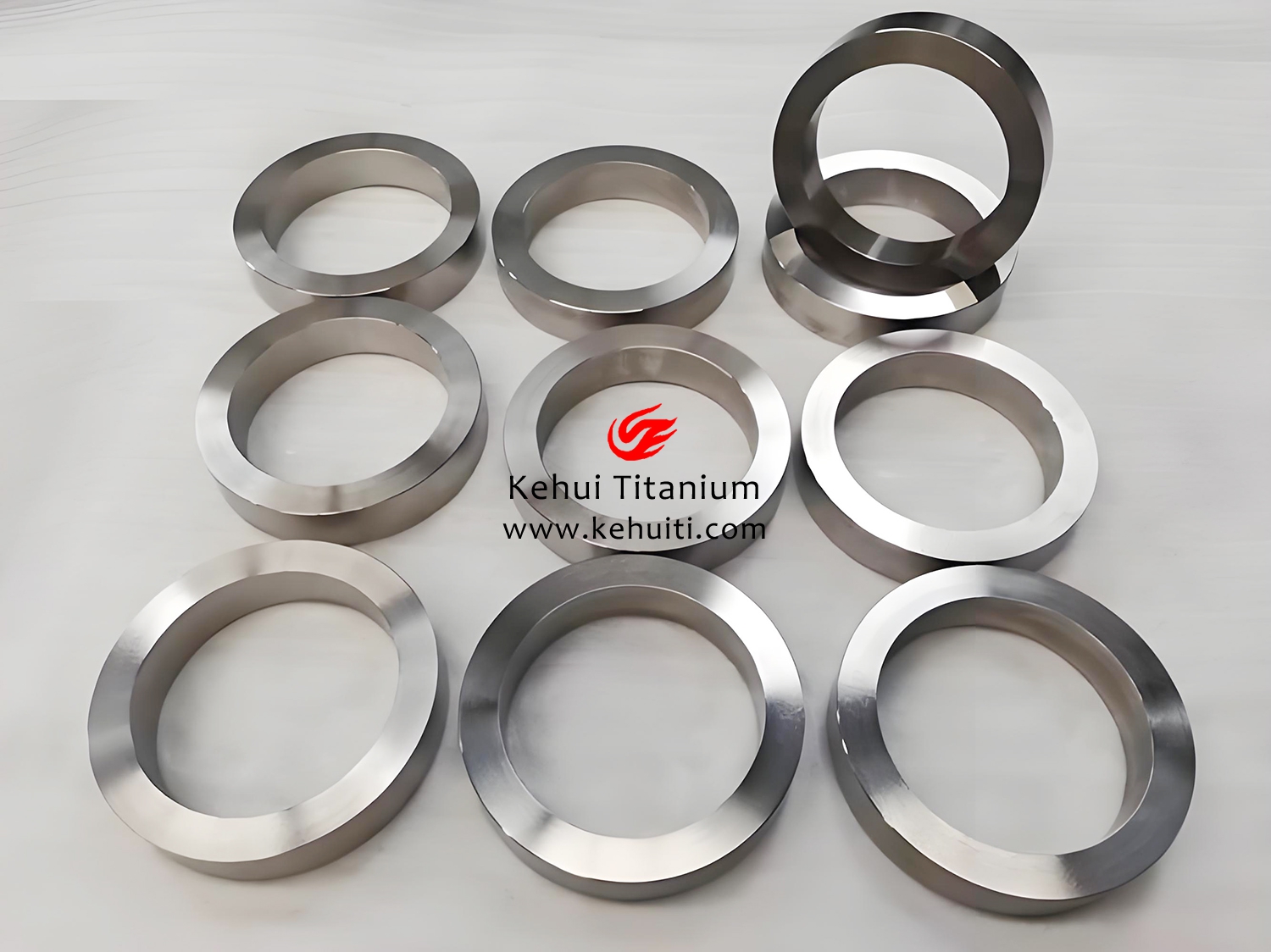

鈦環是精密儀器中使用的環形鈦合金部件，主要用于高精度運動機構、真空腔體、光學系統及生物醫學設備，需滿足微米級尺寸公差、納米級表面粗糙度、無磁性、高穩定性等嚴苛要求，確保儀器長期運行的可靠性與重復精度。

2、材質

鈦合金牌號	特性	典型應用場景
CP-Ti（Gr.1/2）	工業純鈦（氧含量≤0.25%），塑性優、無磁性，適合高潔凈度環境。	半導體真空腔體密封環。
Ti-6Al-4V ELI	超低間隙元素（O≤0.13%），生物相容性（ASTM F136），用于醫療精密部件。	手術機器人關節環、MRI支架環。
Ti-15Mo-5Zr-3Al	β型合金，彈性模量低（~55 GPa），抗應力屏蔽，適合動態精密機構。	光學儀器調焦環、微動平臺環。
Ti-0.2Pd（Gr.7）	耐強酸腐蝕（如HF蒸氣），用于化學分析儀器。	質譜儀離子源環、腐蝕性流體閥座。

3、性能特點

尺寸穩定性：熱膨脹系數（8.6×10⁻⁶/℃）與陶瓷/玻璃匹配，減少溫度波動引起的位移誤差。

無磁性：磁化率＜3.2×10⁻⁶，避免干擾高靈敏度傳感器（如電子顯微鏡、量子儀器）。

超高精度：車削后圓度≤0.5 μm，表面粗糙度Ra≤0.02 μm（鏡面級）。

真空兼容性：放氣率＜1×10⁻¹⁰ Torr.L/(s.cm²)，適合超高真空（≤10⁻⁹ Pa）環境。

生物惰性：通過ISO 10993認證，長期植入無毒性反應。

4、執行標準

國際標準：

ASTM F136（外科植入用鈦合金）；

SEMI F57（半導體設備用鈦材潔凈度規范）；

ISO 5832-3（醫療器械鈦材力學性能）。

中國標準：

GB/T 13810（外科植入物用鈦及鈦合金加工材）；

SJ/T 11634（半導體設備用高純鈦部件技術要求）。

5、加工工藝

超精密加工：

單點金剛石車削（SPDT）：加工光學級表面（面形精度≤λ/10，λ=632.8 nm）；

磁流變拋光（MRF）：消除亞表面損傷層（粗糙度Ra≤0.5 nm）。

特種成形：

微鍛造：納米晶鈦環（晶粒尺寸＜100 nm），提升疲勞壽命；

光刻-電鑄（LIGA）：制造微米級微型鈦環（直徑＜1 mm）。

表面處理：

離子鍍（PVD）：沉積TiN或DLC涂層（摩擦系數＜0.05）；

化學鈍化：硝酸-氫氟酸處理，形成5–10 nm鈍化膜。

6、關鍵技術

零應力裝配：

液氮冷縮配合（溫差ΔT=200℃，過盈量0.1–0.3 μm）；

激光微焊接（熱輸入＜10 J/cm，變形量＜0.1 μm）。

微缺陷控制：

聚焦離子束（FIB）修復表面微裂紋（深度＜50 nm）；

原子層沉積（ALD）填充納米級孔隙。

潔凈制造：

百級潔凈車間（粒子數≤3.5個/L，粒徑≥0.5 μm）；

乙醇超臨界清洗（殘留有機物＜1 ng/cm²）。

7、加工流程

高純原料：電子束熔煉（EBM）提純至99.999%（5N級）。

精密鍛造：等溫鍛造成環坯（晶粒度ASTM 12級）。

熱處理：真空退火（Gr.2：700℃×2 h，真空度≤1×10⁻³ Pa）。

超精加工：

SPDT車削（主軸轉速20,000 rpm，進給0.5 μm/rev）；

離子束修形（面形誤差校正至λ/20）。

潔凈處理：

等離子體清洗（Ar/O₂混合氣體，去除表面吸附層）；

真空封裝（維持潔凈度至交付）。

檢測認證：

白光干涉儀檢測表面形貌（垂直分辨率0.1 nm）；

二次離子質譜（SIMS）分析表面污染（金屬雜質＜1 ppm）。

8、具體應用領域

半導體制造：

極紫外光刻（EUV）掩模臺定位環（圓度≤0.1 μm）；

原子層沉積（ALD）反應腔密封環（耐HF蒸氣腐蝕）。

光學儀器：

太空望遠鏡鏡面支撐環（熱變形系數匹配SiC鏡坯）；

激光干涉儀基準環（熱膨脹各向同性偏差＜0.01 ppm/℃）。

生物醫學：

質子治療機準直環（抗輻射損傷，壽命＞10⁹脈沖）；

顯微手術鉗旋轉環（扭矩精度±0.01 N.m）。

典型案例：

ASML EUV光刻機：Ti-6Al-4V ELI環用于晶圓臺真空密封；

詹姆斯.韋伯望遠鏡：Gr.1鈦環支撐18面鍍金鈹鏡。

9、與其他材料的對比

特性	鈦環（Gr.2）	殷鋼（Invar 36）環	陶瓷（Si₃N₄）環
熱膨脹系數	8.6×10⁻⁶/℃	1.2×10⁻⁶/℃	3.2×10⁻⁶/℃
密度（g/cm³）	4.5	8.1	3.2
斷裂韌性	70 MPa.m¹/²	140 MPa.m¹/²	6–8 MPa.m¹/²
適用場景	高潔凈/生物兼容	超低膨脹精密基準件	高溫/絕緣/超高硬度

10、未來發展新方向

納米結構鈦環：

等通道轉角擠壓（ECAP）制備塊體納米晶鈦（晶粒尺寸＜50 nm），硬度提升至HV 400；

石墨烯/鈦復合材料環，導熱系數提升至60 W/(m.K)（純鈦的3倍）。

智能功能集成：

壓電鈦酸鉛（PZT）涂層環，實現微米級主動形變補償；

嵌入式量子傳感器環，實時監測亞納米級位移。

原子級制造：

掃描隧道顯微鏡（STM）輔助原子沉積，構建原子級光滑表面；

電子束誘導沉積（EBID）直接成型納米鈦環（特征尺寸＜10 nm）。

跨尺度設計：

仿生分級多孔鈦環（孔隙率梯度變化），兼顧輕量化與振動阻尼；

4D打印形狀記憶鈦環，自適應環境溫濕度變化。

精密儀器鈦環是尖端科技與極限制造的結晶，其超精密、多功能及環境適應性正推動量子計算、太空探測、生命科學等領域的突破。未來，通過原子尺度制造、智能材料融合及跨學科設計，鈦環將實現亞埃級精度（＜0.1 nm）、自感知/自修復功能，并在量子儀器、仿生機器人等新興領域開辟前所未有的應用維度。

---
