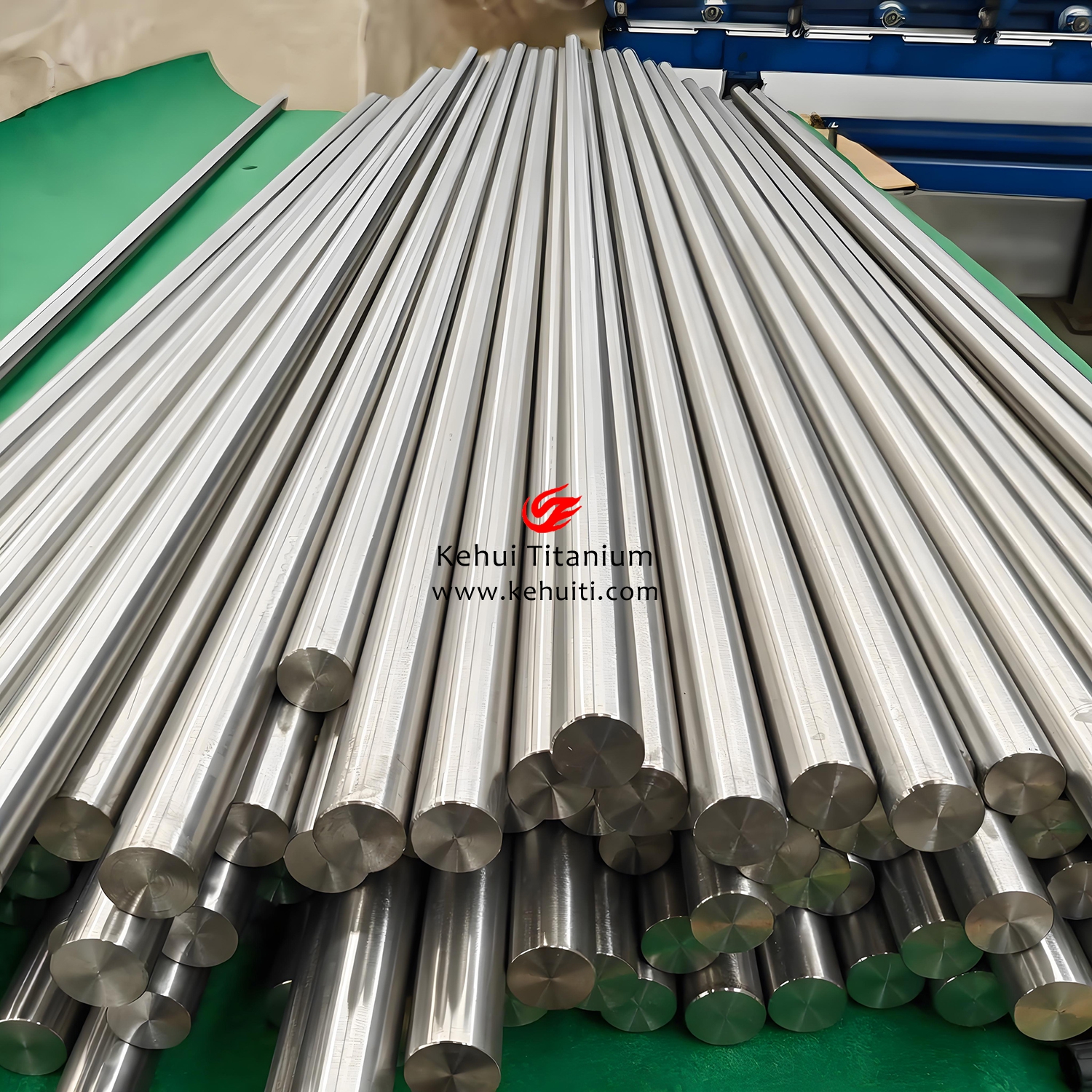

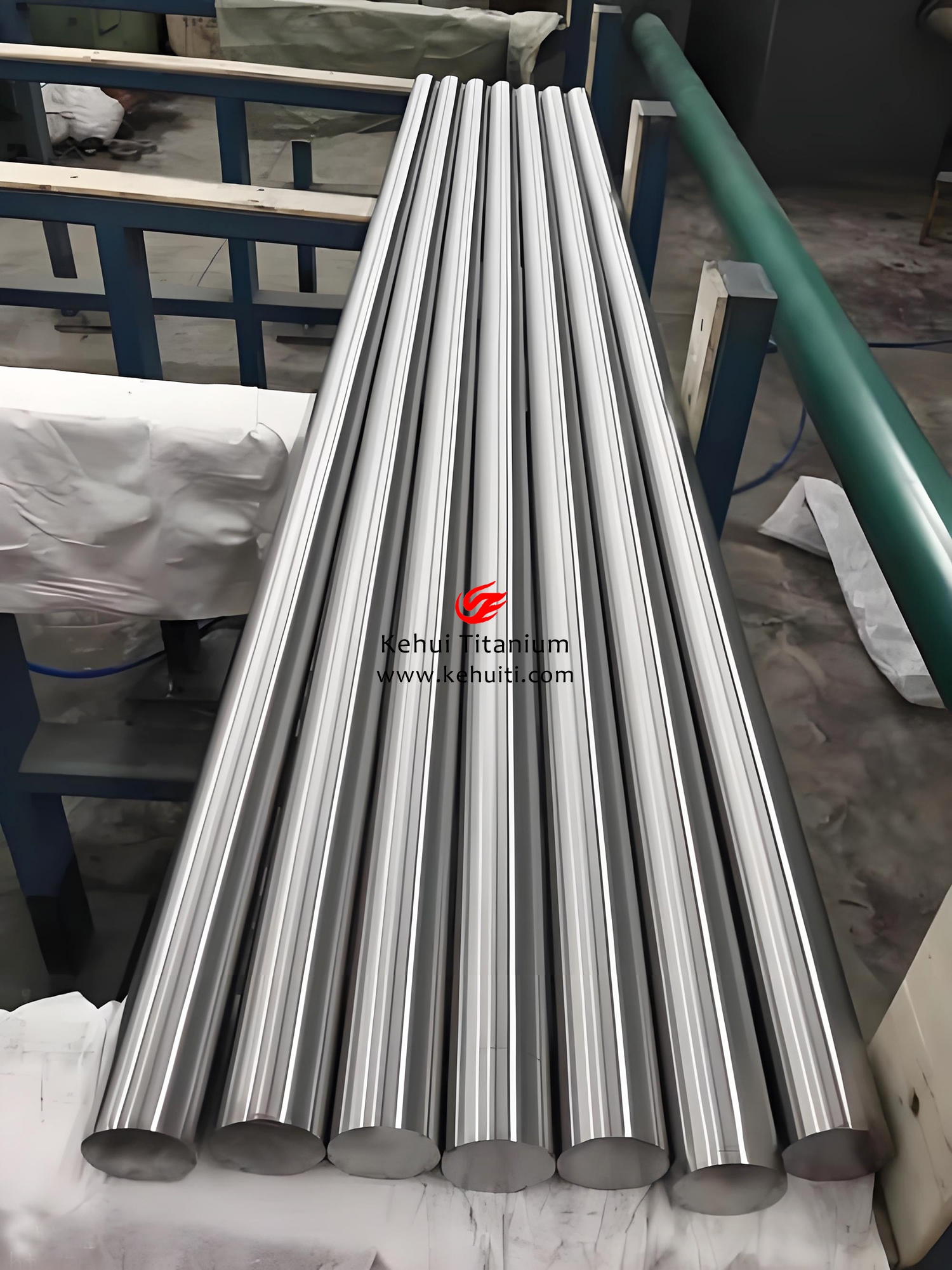

以下是科輝鈦業關于航空TA15鈦合金棒的詳細分類說明，以獨立表格形式呈現：

1. 定義

內容	描述
TA15鈦合金棒定義	TA15是一種近α型鈦合金（名義成分為Ti-6.5Al-2Zr-1Mo-1V），專為航空高溫部件設計，兼具高強度、優異焊接性及高溫穩定性，適用于發動機和機身耐熱結構。

2. 材質

成分	含量（wt%）
Al	6.0-7.0%
Zr	1.8-2.5%
Mo	0.8-1.2%
V	0.8-1.2%
Ti	余量

3. 性能特點

特性	具體表現
高溫強度	600℃下抗拉強度≥600 MPa，高溫蠕變抗力優于TC4。
焊接性	電子束焊、激光焊焊縫強度系數≥95%，熱影響區窄。
斷裂韌性	KIC≥70 MPa·m1/2（室溫）。
熱穩定性	長期使用溫度可達550℃，短時可耐受800℃氧化環境。

4. 執行標準

標準類型	標準號	適用范圍
中國國標	GB/T 3620.1-2016	鈦及鈦合金牌號和化學成分
航空標準	HB 6623.2-2019	航空用TA15鈦合金棒材技術條件
國際標準	AMS 4916	美國宇航材料規范對應牌號

5. 加工工藝

工藝步驟	關鍵參數
熔煉	真空自耗電弧爐（VAR）+ 冷床爐（EBCHM）雙聯工藝，減少偏析。
鍛造	β相區（1000-1050℃）開坯，α+β兩相區（920-960℃）精鍛。
熱處理	雙重退火：980℃×1h/空冷 + 600℃×2h/空冷。
焊接	電子束焊接（加速電壓150 kV，真空度≤5×10-3 Pa）。

6. 關鍵技術

技術領域	突破點
組織調控	通過β熱處理獲得網籃組織，提升高溫蠕變性能。
焊接技術	窄間隙電子束焊接減少變形，適用于厚壁構件。
表面防護	滲硅涂層（Si-Al共滲）提升抗高溫氧化能力。

7. 加工流程

步驟	流程說明
1. 原料熔煉	海綿鈦+中間合金熔煉成鑄錠。
2. 鍛造開坯	β相區開坯后兩相區多向鍛造。
3. 熱處理	雙重退火優化α+β雙態組織。
4. 機加工	五軸聯動加工復雜曲面（如葉片榫槽）。
5. 無損檢測	超聲探傷（Φ0.8mm平底孔標準）。

8. 具體應用領域

應用部件	功能需求
發動機壓氣機機匣	高溫高轉速下的尺寸穩定性。
機身防火墻支架	耐高溫燃氣沖刷，減重30%以上。
高溫管路系統	抗熱疲勞及振動載荷。
火箭發動機噴管	短時耐受1000℃燃氣沖擊。

9. 與其他航空鈦合金對比

合金牌號	TA15優勢	TA15劣勢
TC4 (Ti-6Al-4V)	高溫性能更優（TC4極限450℃）	室溫強度低5%-8%
TC6 (Ti-6Al-2.5Mo-1.5Cr)	焊接性更好，氧化抗力強	成本高20%-25%
TA12 (Ti-5.5Al-4Sn-2Zr-1Mo-0.3Si)	更高蠕變強度	加工難度更大

10. 未來發展新領域

方向	具體內容
增材制造	激光沉積成形（LENS）制造空心輕量化結構。
復合材料	鈦-陶瓷梯度材料用于超高溫部件（>800℃）。
精密鑄造	近凈成形技術生產復雜薄壁機匣。

11. 技術挑戰與前沿攻關

挑戰領域	攻關方向
高溫氧化	開發納米晶/非晶復合涂層（如Al-Cr-Y涂層）。
殘余應力控制	熱等靜壓（HIP）聯合熱處理消除內部缺陷。
精密成形	超塑性成形（SPF）技術加工異形件（延伸率≥500%）。

12. 趨勢展望

趨勢	預測內容
耐溫極限突破	通過合金設計將長期使用溫度提升至600℃以上。
智能化生產	基于數字孿生的鍛造工藝實時優化系統。
環保工藝	無氟酸洗技術替代傳統HF酸洗，降低污染。

以上表格基于航空工業最新技術標準（如HB 6623.2-2019）及2023年研究進展整理，涵蓋TA15鈦合金棒在航空領域的關鍵特性與應用場景，適用于高溫部件設計、材料選型及工藝研發參考。

---

tag標簽:航空TA15鈦合金棒

---
