TA15鈦合金是一種高強度、耐高溫、耐腐蝕的近α型鈦合金，具有優異的熱強性、抗蠕變性和良好焊接性能，主要應用于航空航天領域的高溫承力部件，如航空發動機壓氣機盤、葉片及航天器結構件。

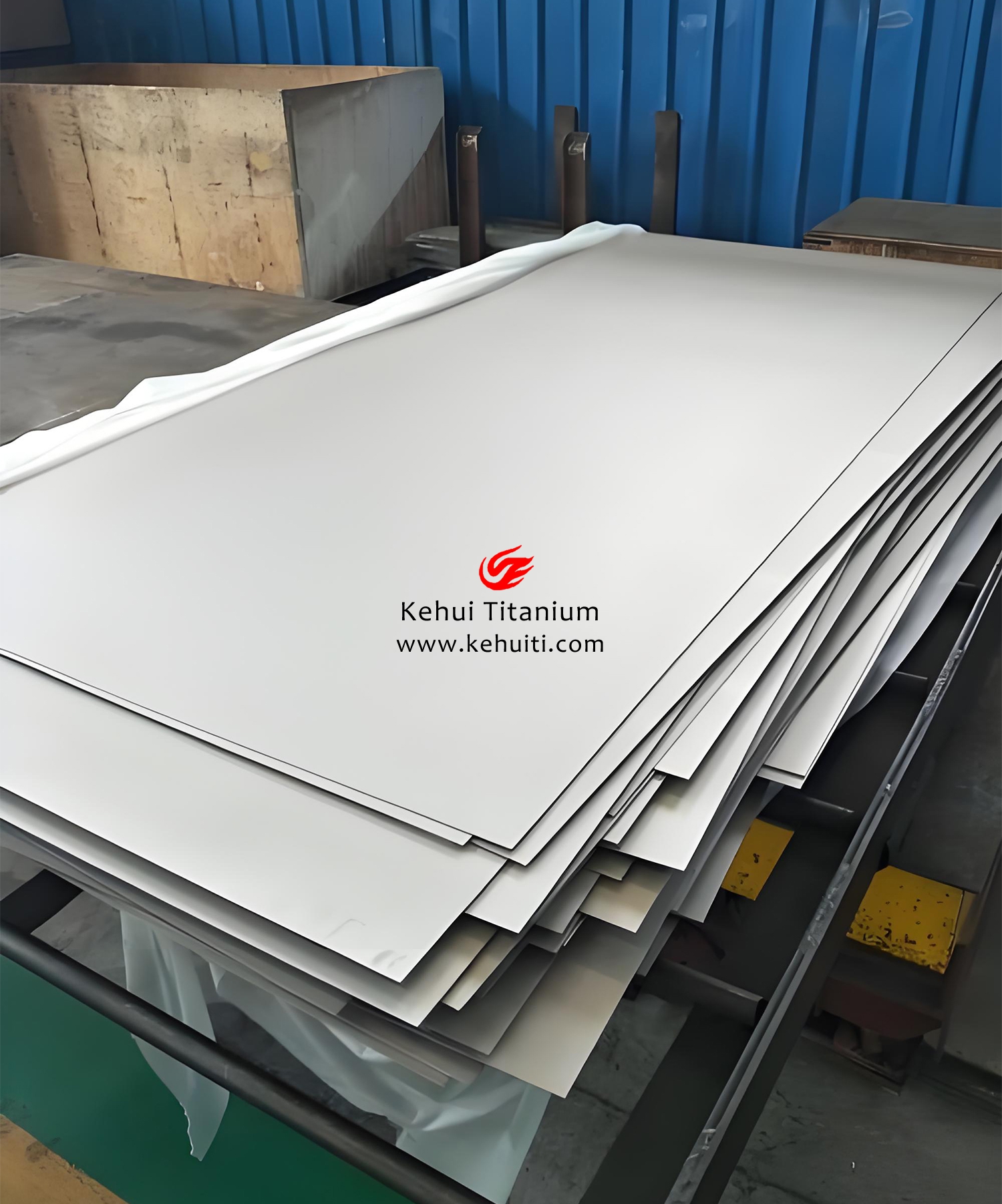

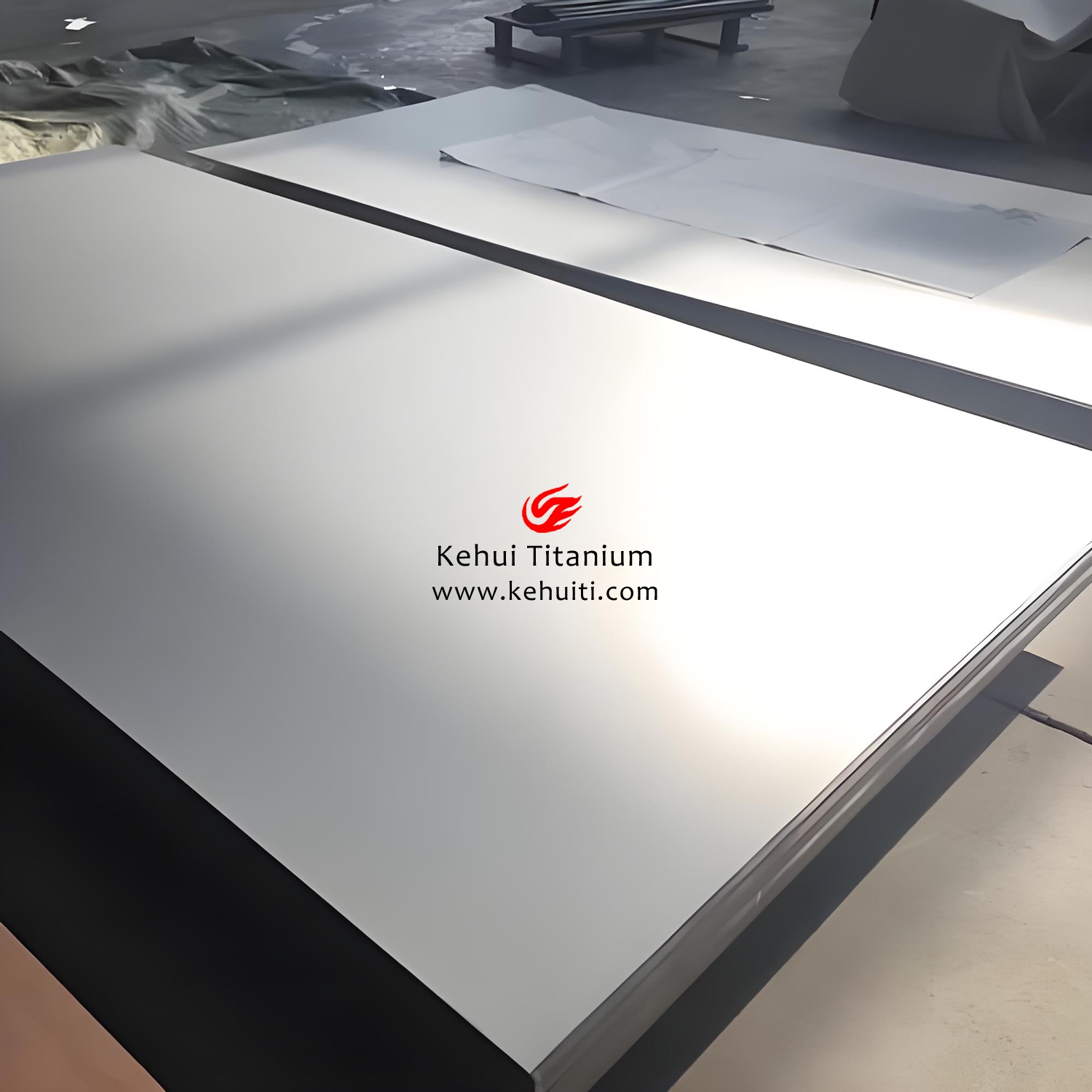

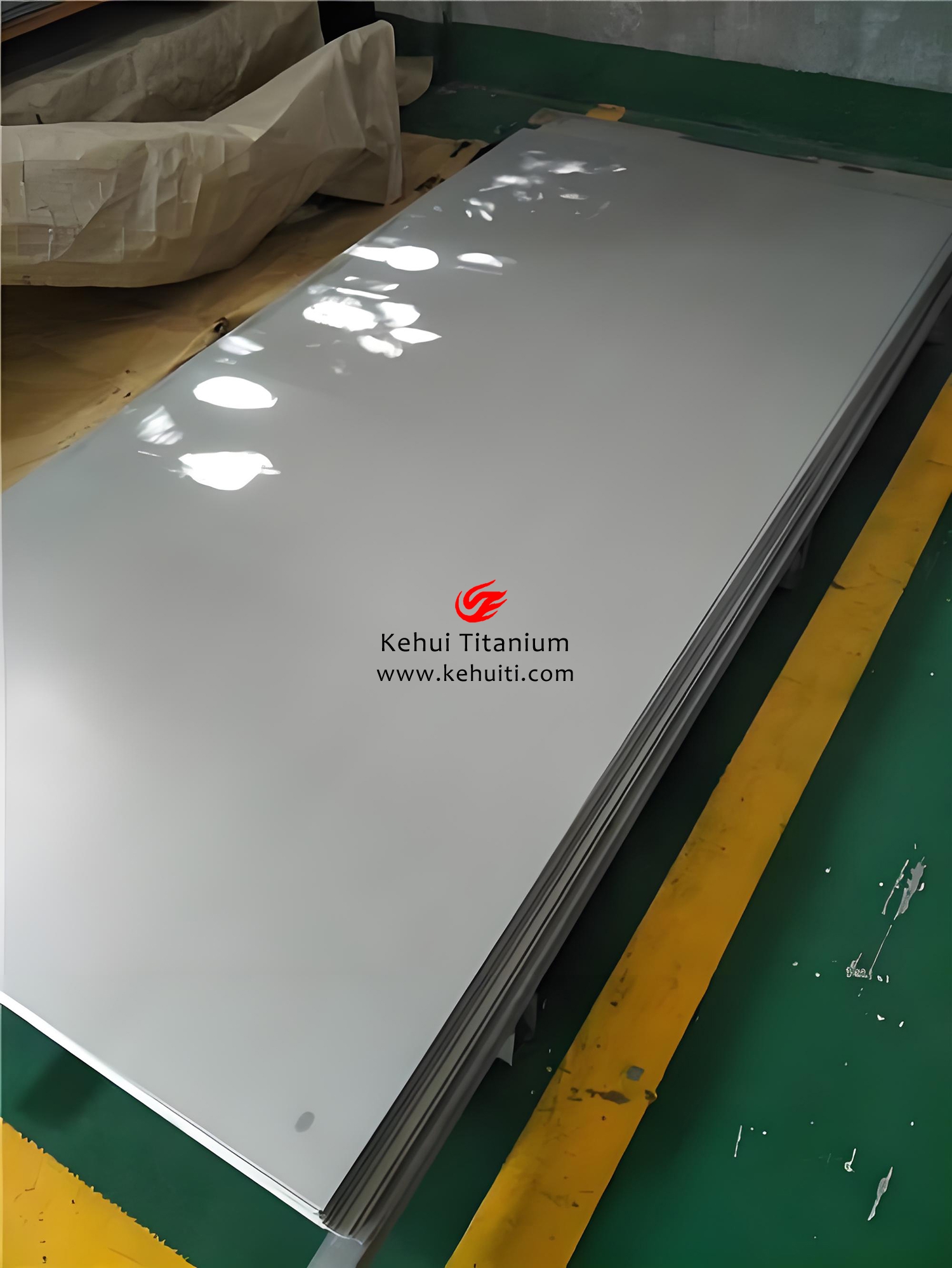

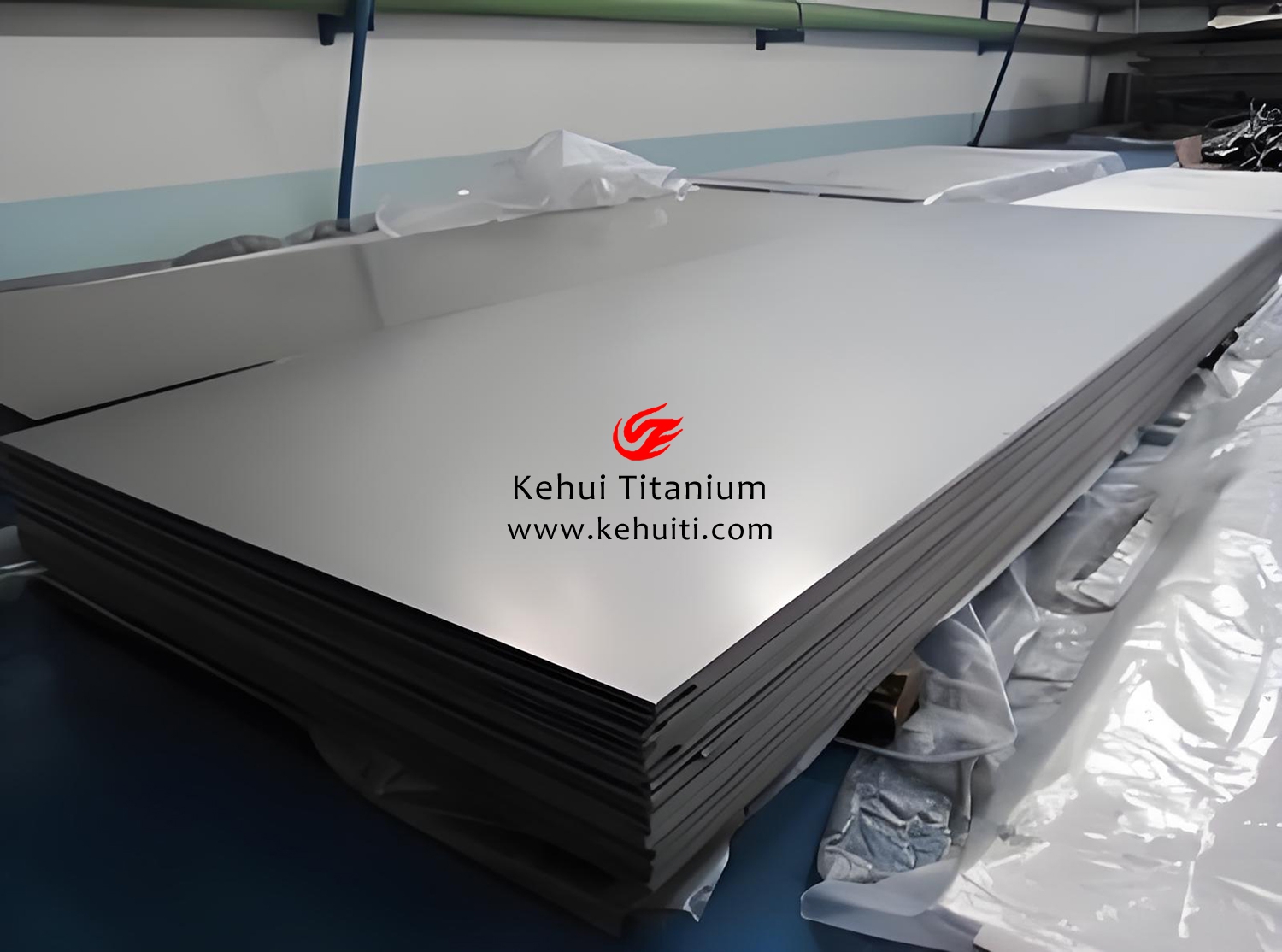

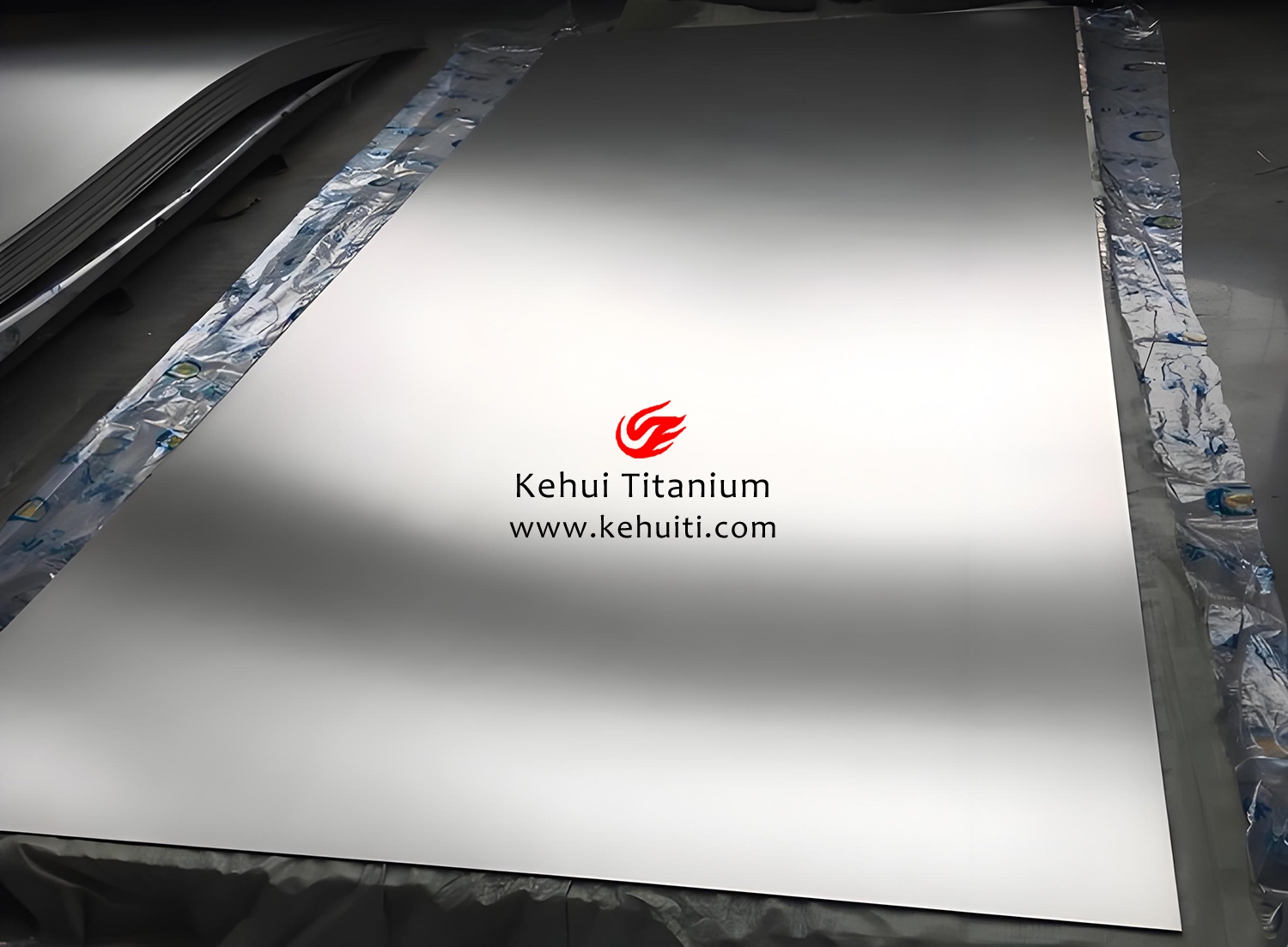

一、TA15鈦板的定義與名義成分

定義：TA15是中國自主研發的近α型鈦合金，名義成分為 Ti-6.5Al-2Zr-1Mo-1V，專為高溫、耐蝕、高強場景設計，尤其適合能源領域的高壓與腐蝕環境。

執行標準：

中國：GB/T 3621《鈦及鈦合金板材》、GB/T 5193《核電用鈦及鈦合金棒材》

國際參考：ASTM B381（鍛造鈦合金標準）

二、性能與特點

1、核心性能：

高溫強度：500°C下抗拉強度≥600 MPa（優于TC4的450 MPa）。

耐腐蝕性：抗Cl⁻、H₂S、CO₂腐蝕，年腐蝕率＜0.02 mm（與TA2相當）。

焊接性：氬弧焊（TIG）接頭強度≥母材的85%，適用于厚板焊接。

2、突出特點：

高溫抗氧化：長期使用溫度可達550°C（表面氧化膜致密）。

抗蠕變性能：500°C/200 MPa條件下蠕變速率＜5×10⁻⁸ s⁻¹。

輕量化：密度4.5 g/cm³，比不銹鋼輕40%，比鎳基合金輕50%。

三、能源領域的具體應用

1、核電：

蒸汽發生器傳熱管：耐高溫高壓水蒸氣腐蝕（替代Inconel 690）。

乏燃料后處理設備：抗硝酸、輻射環境（與鋯合金配合使用）。

2、油氣開采：

井下工具與管道：抗H₂S/CO₂酸性介質腐蝕（替代雙相不銹鋼）。

LNG低溫閥門：-196°C下仍保持韌性（與9%鎳鋼競爭）。

3、新能源：

氫能儲運罐：抗氫脆（氫滲透率低于鋼），耐壓＞70 MPa。

地熱發電換熱器：耐Cl⁻與高溫（200~300°C）地熱流體腐蝕。

四、制造工藝

1、熔煉：

真空自耗電弧爐（VAR）三次熔煉，控制氧含量（O≤0.15%）。

添加Al-Zr中間合金，確保成分均勻性。

2、熱加工：

β相區鍛造（950~1000°C），晶粒細化至ASTM 5-6級。

等溫模鍛工藝，制造復雜形狀部件（如核電管道法蘭）。

3、熱處理：

雙重退火：950°C×1h（固溶） + 600°C×4h（時效），平衡強韌性。

4、表面處理：

微弧氧化（MAO）：生成10~30μm陶瓷層，耐蝕性提升3倍。

激光熔覆：局部增強抗磨損（如閥門密封面）。

五、與能源用其他鈦合金的對比

合金牌號	類型	名義成分	室溫強度 (MPa)	最高耐溫 (°C)	核心優勢	典型能源應用
TA15	近α型	Ti-6.5Al-2Zr-1Mo-1V	950~1100	550	高溫抗氧化、焊接性優	核電傳熱管、氫能儲罐
TA2	工業純鈦	Ti-0.3Fe-0.1O	400~550	300	成本低、塑性好	化工廠換熱器、普通管道
TC4	α+β型	Ti-6Al-4V	900~1100	350	綜合性價比最優	常規壓力容器、結構支架
Ti-6242S	近α型	Ti-6Al-2Sn-4Zr-2Mo	900~1050	540	高溫蠕變抗性（歐美標準）	燃氣輪機葉片、高溫管道
Gr.5 ELI	α+β型	Ti-6Al-4V（超低間隙）	860~965	300	超低溫韌性（-253°C）	LNG超低溫儲罐、液氫設備

關鍵區別：

TA15 vs TA2：TA15強度高2倍，耐溫性提升80%，成本高3倍，適合高端場景。

TA15 vs TC4：TA15耐溫性顯著更強（550°C vs 350°C），但冷成型性較差。

TA15 vs Ti-6242S：兩者耐溫相近，TA15焊接性更優，Ti-6242S抗蠕變略強。

六、選購方法與注意事項

1、選購要點：

用途匹配：高溫高壓環境必選TA15，常規工況可選TC4或TA2。

認證文件：需GB/T 3621成分報告、核電行業HAF604認證（若用于核電）。

關鍵檢測：高溫持久試驗（500°C/300 MPa≥100h）、氫含量（H≤0.010%）。

2、注意事項：

加工溫度：避免β相區（＞1000°C）過熱導致晶粒粗化。

焊接保護：厚板焊接需氬氣背保護，焊后酸洗去除氧化層。

氫脆防控：酸洗后真空退火（氫含量≤0.008%），避免長期暴露濕氫環境。

七、未來新應用領域探索

1、核聚變裝置：

第一壁包層結構：抗中子輻照腫脹與高溫冷卻劑腐蝕。

2、氫燃料電池：

雙極板涂層基材：微弧氧化表面導電處理，替代石墨復合材料。

3、壓縮空氣儲能：

高壓儲氣罐：耐壓＞100 MPa，輕量化設計降低基建成本。

4、3D打印：

拓撲優化換熱器：激光粉末床熔融（LPBF）成型，提升傳熱效率30%。

TA15鈦合金是能源領域的“高溫多面手”，以550°C耐溫、優異焊接性和抗腐蝕能力為核心優勢，在核電、氫能及油氣開采中占據關鍵地位。相較于TA2、TC4等合金，TA15的高溫性能顯著領先；與Ti-6242S相比，其成本更低且工藝更成熟。未來在核聚變、氫燃料電池等前沿領域的應用需突破表面改性與增材制造技術，選材時需嚴控氫含量與加工工藝，注重全生命周期成本評估，以最大化其技術經濟性。

---

tag標簽:TA15鈦合金板,TA15鈦板,能源用TA15鈦板

---
