鈦是一種非�；顫姷慕饘�，其平衡電位很低，在介質中的熱力學腐蝕傾向大。但實際上鈦在許多介質中很穩定，如鈦在氧化性、中性和弱還原性等介質中是耐腐蝕的。這是因為鈦和氧有很大的親和力，在空氣中或含氧的介質中，鈦表面生成一層致密的、附著力強、惰性大的氧化膜，保護了鈦基體不被腐蝕。即使由于機械磨損也會很快自愈或重新再生。這表明了鈦是具有強烈鈍化傾向的金屬。以下主要鈦材料的常見特性及國內外鈦及鈦合金的主要牌號。

1、密度小,比強度高

金屬鈦的密度為4.51g/cm3,高于鋁而低于鋼、銅、鎳，但比強度位于金屬之首。

2、耐腐蝕性能

鈦是一種非常活潑的金屬，其平衡電位很低，在介質中的熱力學腐蝕傾向大。但實際上鈦在許多介質中很穩定，如鈦在氧化性、中性和弱還原性等介質中是耐腐蝕的。這是因為鈦和氧有很大的親和力，在空氣中或含氧的介質中，鈦表面生成一層致密的、附著力強、惰性大的氧化膜，保護了鈦基體不被腐蝕。即使由于機械磨損也會很快自愈或重新再生。這表明了鈦是具有強烈鈍化傾向的金屬。介質溫度在315℃以下鈦的氧化膜始終保持這一特性。 為了提高鈦的耐蝕性，研究出氧化、電鍍、等離子噴涂、離子氮化、離子注入和激光處理等表面處理技術，對鈦的氧化膜起到了增強保護性作用，獲得了所希望的耐腐蝕效果。針對在硫酸、鹽酸、甲胺溶液、高溫濕氯氣和高溫氯化物等生產中對金屬材料的需要 ，開發出鈦-鉬、鈦-鈀、鈦-鉬-鎳等一系列耐蝕鈦合金。鈦鑄件使用了鈦-32鉬合金，對常發生縫隙腐蝕或點蝕的環境使用了鈦-0.3鉬-0.8鎳合金或鈦設備的局部使用了鈦-0.2鈀合金,均獲得了很好的使用效果。

3、耐熱性能好

通常鋁在150℃，不銹鋼在130℃即失去了原有性能，而新型鈦合金可在600℃或更高的溫度下仍保持良好的機械性能。當飛機速度達到音速的2.7倍時，飛機結構表面溫度達230℃，鋁合金和鎂合金已不能使用，要改為鈦合金。 鈦的耐熱性能好，它可以用于航空發動機、飛機后機身以及受發動機散熱影響的部位。

4、耐低溫性能好

鈦合金TA7（Ti-5Al-2.5Sn）,TC4(Ti-6Al-4V)和Ti-2.5Zr-1.5Mo等為代表的低溫鈦合金,其強度隨溫度的降低而提高,但塑性變化卻不大。在-196-253℃低溫下保持較好的延性及韌性,避免了金屬冷脆性,可把它用在液氮、液氧火箭發動機上，或在載人飛船上做超低溫容器,貯箱等設備的理想材料。

5、抗阻尼性能強

金屬鈦受到機械振動、電振動后，與鋼、銅金屬相比，其自身振動衰減時間最長。利用鈦的這一性能可作音叉、醫學上的超聲粉碎機振動元件和高級音響揚聲器的振動薄膜等。

6、無磁性、無毒、鈦及合金的特殊功能

鈦是無磁性金屬，在很大的磁場中也不會被磁化。無毒且與人體組織及血液有好的相溶性，所以被醫療界采用。

（1）記憶功能 TiNi合金在一定溫度條件下，具有能夠恢復它原來形狀的本領。

（2）超導功能 NbTi合金在特定的低溫度下，具有超導性。

（3）吸氫功能 TiFe合金具有大量吸氫氣的本領，利用這一特征，可把氫安全的儲存起來。

7、抗拉強度與其屈服強度接近

鈦的這一性能說明了其屈強比（抗拉強度/屈服強度）高，表示了金屬鈦材料在成形時塑性變形差。由于鈦的屈服極限與彈性模量的比值大，使鈦成型時的回彈能力大。

8、換熱性能好

金屬鈦的導熱系數雖然比碳鋼和銅低，但由于鈦優異的耐腐蝕性能，所以壁厚可以大大減薄，而且表面與蒸汽的換熱方式為滴狀冷凝，減少了熱組，太表面不結垢也可減少熱阻，使鈦的換熱性能顯著提高。

9、彈性模量低

鈦的彈性模量在常溫時為106.4GMPa,為鋼的57%。

10、吸氣性能

鈦是一種化學性質非�；顫姷慕饘�,在高溫下可與許多元素和化合物發生反應。鈦吸氣主要指高溫下與碳、氫、氮、氧發生反應。

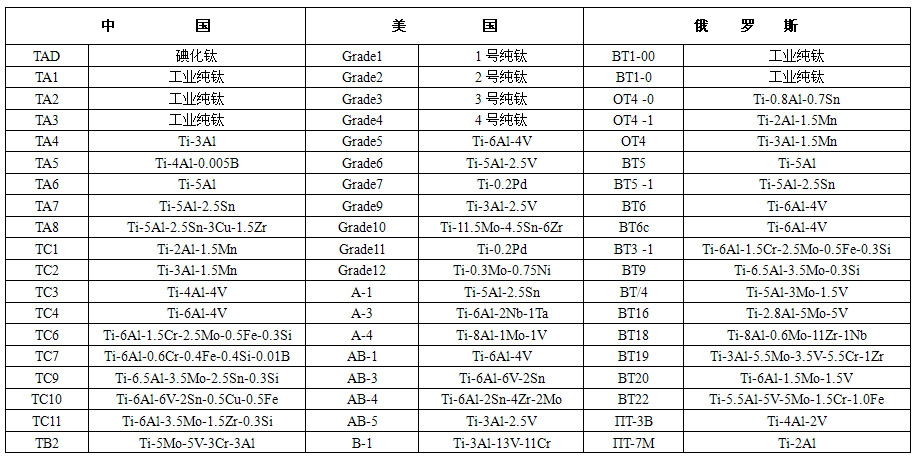

鈦及鈦合金牌號、化學成份

---

tag標簽:鈦,金屬材料

---
